รายละเอียดสินค้า:
|
| แรงดันทำงาน: | 12-36V DC | ทำงานปัจจุบัน: | 15A |
|---|---|---|---|
| มอเตอร์ที่เหมาะสม: | มอเตอร์เซ็นเซอร์ | อุณหภูมิในการทำงาน: | -20-85 ℃ |

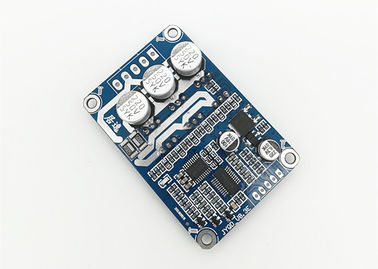

| หมายเลขรุ่น: | JYQD-V8.3E | รอบการทำงาน: | 0-100% |
| แสงสูง: | ตัวควบคุม brushless 24v,ตัวควบคุมมอเตอร์ bldc 24v |
||
| หมายเลขรุ่น | JYQD-V8.3E |
| อุณหภูมิในการทำงาน | -20-85 ℃ |
| แรงดันไฟฟ้าขณะทำงาน | 12V-36V |
| กระแสสูงสุด | 15A |
| ต่อการทำงานปัจจุบัน | 15A |
| · การควบคุมความเร็ว PWM | ความถี่ PWM: 1-20KHZ; รอบการทำงาน 0-100% |
| การควบคุมความเร็วแรงดันไฟฟ้าแบบอะนาล็อก | 0-5V |
| การป้องกัน OV / LV | ใช่ |
| ความเร็วสัญญาณพัลส์เอาท์พุท | ใช่ |
| แอปพลิเคชันบันทึก: |
| 1. ยืนยันว่าพารามิเตอร์แรงดันไฟฟ้าและพลังงานของมอเตอร์ไม่เกินช่วงของแผงควบคุมตามที่ระบุ |
| 2. บอร์ดควบคุมนี้ใช้สำหรับมอเตอร์เซ็นเซอร์ไร้แปรงถ่าน 3 เฟส แต่ไม่เหมาะสำหรับมอเตอร์เซ็นเซอร์ไร้แปรงถ่านทั้ง 3 เฟสโดยตรง หากเอฟเฟกต์การขับขี่ไม่ดี (เช่นการเริ่มต้นกระวนกระวายใจการย้อนกลับการทำงานของมอเตอร์ noload ในปัจจุบันมีขนาดใหญ่เกินไปความเร็วไม่เสถียรประสิทธิภาพต่ำและไม่สามารถสตาร์ทเครื่องได้) ลูกค้าสามารถปรับ ความต้านทานและความจุของคณะกรรมการควบคุมตามสถานการณ์ที่เกิดขึ้นจริงเพื่อให้บรรลุผลการขับขี่ที่ดีที่สุด (ดูสิ่งที่แนบมาสำหรับวิธีการปรับ) |
3. JYQD_V8.3E แผงควบคุมเป็นบอร์ดเปล่าโดยไม่มีที่อยู่อาศัยและฮีทซิงค์ หากพลังของมอเตอร์ต่ำกว่า 60W ก็ไม่จำเป็นต้องเพิ่มฮีทซิงค์มันเพียง แต่ต้องให้แน่ใจว่าการระบายอากาศปกติและฉนวนกันความร้อนที่ดี หากพลังของมอเตอร์มากกว่า 60W นั้นจะต้องเพิ่มฮีทซิงค์เช่นแผนภาพด้านล่าง |
4. โปรดทราบว่าคณะกรรมการควบคุม JYQD_V8.3E ไม่มีการป้องกันการเชื่อมต่อแบบย้อนกลับมันจะสร้างความเสียหายอย่างถาวรต่อคณะกรรมการควบคุมหากการเชื่อมต่อขั้วกลับขั้ว |
| 5. พอร์ตเอาต์พุต 5V บนแผงควบคุมห้ามไม่ให้เชื่อมต่ออุปกรณ์ภายนอก มันใช้ได้เฉพาะกับโพเทนชิออมิเตอร์ภายนอกและสวิตช์ของบอร์ดเพื่อการควบคุมความเร็วและการกลับด้าน |
6. เทอร์มินัล“ M” บนบอร์ดควบคุม JYQD_V8.3E คือสัญญาณพัลส์เอาท์พุทความเร็วมอเตอร์ (เอาต์พุตแบบพุช - พูล) และกระแสไฟขาออกสูงสุดจะน้อยกว่า 5mA |
| 5V ----- บอร์ดควบคุมแรงดันขาออกภายใน |
| M ---- มอเตอร์ความเร็วสัญญาณพัลส์พอร์ตเอาต์พุต, สัญญาณพัลส์ 5V |
Z / F ---- หมุนพอร์ตควบคุมทิศทาง เชื่อมต่อระดับสูง“ 5V” หรือไม่มีการเชื่อมต่อคือทิศทางเดินหน้าการเชื่อมต่อระดับต่ำ 0 V หรือการเชื่อมต่อกับ GND เป็นทิศทางย้อนกลับ |
| VR ---- พอร์ตควบคุมความเร็ว อนาล็อกแรงดันไฟฟ้าเชิงเส้นควบคุมความเร็วเชิงเส้น 0.1v -5V, ความต้านทานอินพุต 20K โอห์ม, เชื่อมต่อกับ GND เมื่อควบคุมความเร็ว PWM อินพุต, ความถี่ PWM: 1-20KHZ รอบการทำงาน 0-100% |
| GND— ใช้สำหรับการควบคุมภายในของบอร์ดไดรฟ์ |
