JYQD-V7.3E3 3 เซนเซอร์เฟส BLDC มอเตอร์ไดรเวอร์ เครื่องควบคุมเครื่องยนต์ที่มี 15A ปัจจุบัน PWM กําหนดการ 36V

ความคิดเห็นของลูกค้า
การบริการลูกค้าที่ยอดเยี่ยมและทุกอย่างมาถึงเวลา ผลิตภัณฑ์มีคุณภาพงาน

—— มาลิกวิลเลียม

ผลิตภัณฑ์ยอดเยี่ยมและเรามีความสุขมากกับการตอบสนอง เราได้ซื้อหลายครั้งและยังคงพอใจมาก

—— Matheus Potter

สนทนาออนไลน์ตอนนี้ฉัน

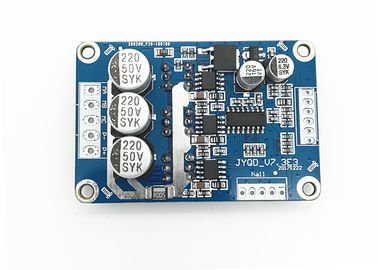

JYQD-V7.3E3 3 เซนเซอร์เฟส BLDC มอเตอร์ไดรเวอร์ เครื่องควบคุมเครื่องยนต์ที่มี 15A ปัจจุบัน PWM กําหนดการ 36V

JYQD-V7.3E3 3 เซนเซอร์เฟส BLDC มอเตอร์ไดรเวอร์ เครื่องควบคุมเครื่องยนต์ที่มี 15A ปัจจุบัน PWM กําหนดการ 36V
JYQD-V7.3E3 3 เซนเซอร์เฟส BLDC มอเตอร์ไดรเวอร์ เครื่องควบคุมเครื่องยนต์ที่มี 15A ปัจจุบัน PWM กําหนดการ 36V JYQD-V7.3E3 3 เซนเซอร์เฟส BLDC มอเตอร์ไดรเวอร์ เครื่องควบคุมเครื่องยนต์ที่มี 15A ปัจจุบัน PWM กําหนดการ 36V

ภาพใหญ่ :  JYQD-V7.3E3 3 เซนเซอร์เฟส BLDC มอเตอร์ไดรเวอร์ เครื่องควบคุมเครื่องยนต์ที่มี 15A ปัจจุบัน PWM กําหนดการ 36V

รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: JUYI
หมายเลขรุ่น: JYQD-V7.3E3
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: Negotiable
รายละเอียดการบรรจุ: PE ถุง + กล่อง
เวลาการส่งมอบ: 5-10 วัน
เงื่อนไขการชำระเงิน: T / T, L / C, Paypal
สามารถในการผลิต: 1000sets / วัน

JYQD-V7.3E3 3 เซนเซอร์เฟส BLDC มอเตอร์ไดรเวอร์ เครื่องควบคุมเครื่องยนต์ที่มี 15A ปัจจุบัน PWM กําหนดการ 36V

ลักษณะ
Working voltage: 12V-36VDC Working current: 15A
PWM speed control: (1-20KHZ) Duty cycle 0-100% Speed pulse signal output: YES
Shape: Rectangle ANALOG VOLTAGE SPEED REGULATION (V): 0 - 5V
แสงสูง:

ตัวขับมอเตอร์สามเฟส pwm

,

ตัวควบคุมมอเตอร์เหนี่ยวนำ 3 เฟส

JYQD-V7.3E3 ผลลัพธ์ฮอลล์ BLDC ไดรเวอร์มอเตอร์24VDC, 15A ปัจจุบัน PWM การควบคุมความเร็ว

รูปแบบ อุณหภูมิการทํางาน(°C) ความดันการทํางาน(V) พลังงาน MAX

·สายไฟฟ้าที่ใช้งานต่อเนื่อง

(A)

การควบคุมความเร็ว PWM

(1-20KHZ)

การควบคุมความเร็วแบบคลื่นแบบแอนาล็อก(V) การออกสัญญาณความเร็ว
JYQD-V7.3E3 -20°85°C 12V-36V 500W 15A

วงจรทํางาน

0-100%

0-5V










การใช้งาน:
พัดลม BLDC
มอเตอร์ BLDC
เครื่องเป่าอากาศ BLDC
เครื่องตัดหญ้า BLDC

JYQD-V7.3E3 3 เซนเซอร์เฟส BLDC มอเตอร์ไดรเวอร์ เครื่องควบคุมเครื่องยนต์ที่มี 15A ปัจจุบัน PWM กําหนดการ 36V 0JYQD-V7.3E3 3 เซนเซอร์เฟส BLDC มอเตอร์ไดรเวอร์ เครื่องควบคุมเครื่องยนต์ที่มี 15A ปัจจุบัน PWM กําหนดการ 36V 1



สัญลักษณ์สายไฟ
JYQD-V7.3E3 3 เซนเซอร์เฟส BLDC มอเตอร์ไดรเวอร์ เครื่องควบคุมเครื่องยนต์ที่มี 15A ปัจจุบัน PWM กําหนดการ 36V 2
1การควบคุมท่าเรือ
5V✅ความดันออกภายในพานไดรเวอร์ พันธมิตรภายนอกหรือสวิทช์สําหรับการปรับความเร็วและการทํางานย้อนหลัง

Z/Fการเชื่อมต่อ 5V ระดับสูงหรือไม่มีการเชื่อมต่อคือทิศทางไปข้างหน้า, การเชื่อมต่อ 0 V ระดับต่ําหรือเชื่อมต่อกับ GND คือทิศทางกลับ

VRปิดการควบคุมความเร็ว ปรับความแรงดันแบบอนาล็อก ปรับความเร็วแบบเส้นตรง 0.1v -5V ความต้านทานการเข้า 20K Ohm ติดต่อกับ GND เมื่อปรับความเร็ว PWM ปรับความถี่ PWM:1-20KHZ; วงจรทํางาน 0-100%

ELเปิดการควบคุมพอร์ต เชื่อม 5V หรือไม่เชื่อมเพื่ออนุญาตการทํางาน เชื่อม GND เพื่อห้ามการทํางาน

สัญญาณราคาการออกสัญญาณความเร็ว

GNDใช้สําหรับการควบคุมภายในพานขับเคลื่อน

2. พานไฟฟ้า

MA ---- มอเตอร์เฟส A
MB ---- โมเตอร์เฟส B
MC---- โมเตอร์เฟส C
GND ----DC-
VCC----DC +

3:Hall ประตูเซ็นเซอร์
ฮา--- ห้อง A
Hb--- ห้อง b
Hc---Hall c
GND --- GND
การออก 5V-5V



การวาดขนาด
JYQD-V7.3E3 3 เซนเซอร์เฟส BLDC มอเตอร์ไดรเวอร์ เครื่องควบคุมเครื่องยนต์ที่มี 15A ปัจจุบัน PWM กําหนดการ 36V 3

แนวทางการใช้งาน
1. ยืนยันว่าปริมาตรความแรงกดและพลังงานของมอเตอร์ไม่เกินช่วงที่กําหนดไว้
2. ใช้ได้กับมอเตอร์ dc แบบไร้แปรงแบบฮอลล์ที่มีฮอลล์ในระดับ 120 ° ไม่ใช่อัตราการเรียงลําดับสายฮอลล์ของผู้ผลิตทั้งหมดที่ตรงกันคุณสามารถปรับลําดับสายฮอลล์หรือลําดับสายมอเตอร์สามระยะตามสถานการณ์จริงเพื่อให้เกิดผลการขับขี่ที่ดีที่สุด
3. JYQD-V7.5E เป็นกระดานขับรถที่ไม่มีเรือนและระบายความร้อน, มันสามารถขับเคลื่อนมอเตอร์ต่ํากว่า 100 วัตต์โดยไม่ต้องระบายความร้อน, แต่ต้องการอากาศปกติ.
4. สนามออก 5V บนบอร์ดการขับขี่ห้ามเชื่อมอุปกรณ์พลังงานภายนอก มันใช้ได้เพียงแค่ปริมาตรพลังงานภายนอกหรือสวิทช์เพื่อปรับความเร็วการสลับและการใช้งาน















JYQD-V7.3E3 3 เซนเซอร์เฟส BLDC มอเตอร์ไดรเวอร์ เครื่องควบคุมเครื่องยนต์ที่มี 15A ปัจจุบัน PWM กําหนดการ 36V 4
ดาวน์โหลด JYQD-V7.3E3 คู่มือผู้ใช้
