รายละเอียดสินค้า:
|
| ช่วงการดำเนินงาน: | 40 ℃ถึง 125 ℃ | IO + / IO-: | 1.2A / –2.0A ที่ VCC = 15V, VBS = 15V |
|---|---|---|---|
| ตรรกะอินพุตที่เข้ากันได้: | 3.3V และ 5V | แพคเกจรอยเท้าขนาดเล็ก: | TSSOP20L / 24L, 173mil |
| ใบสมัคร: | อินเวอร์เตอร์สำหรับใช้งานทั่วไป | สี: | สีดำ |
| แสงสูง: | ไดร์เวอร์ mosfet สูงในปัจจุบัน,mosfet stepper ขับ |
||

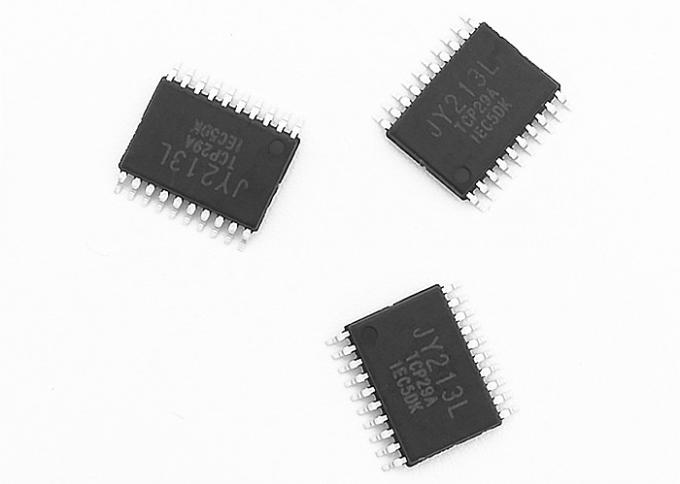

JY213L 90V ตัวขับประตูสามเฟสพร้อมช่องส่งสัญญาณอ้างอิงสูงและต่ำสามช่อง
รายละเอียด
JY213L เป็นไดร์เวอร์เกตความเร็วสูง 3 เฟสสำหรับอุปกรณ์ไฟฟ้า MOSFET และ IGBT พร้อมช่องสัญญาณเอาท์พุตอ้างอิงสูงและต่ำสามช่อง การป้องกันเวลาที่ตายตัวในตัวและการป้องกันการยิงผ่านป้องกันความเสียหายต่อสะพานครึ่งหนึ่ง วงจร UVLO ป้องกันการทำงานผิดพลาดเมื่อ VCC และ VBS ต่ำกว่าแรงดันไฟฟ้าที่กำหนด กระบวนการ BCD แรงดันสูงที่แปลกใหม่และเทคนิคการตัดเสียงรบกวนในโหมดทั่วไปให้การทำงานที่เสถียรของไดรเวอร์ด้านสูงภายใต้สภาวะเสียงรบกวน dV / dt สูงในขณะที่ได้รับความต้านทานแรงดันไฟฟ้าชั่วคราวที่ยอดเยี่ยม เปิดใช้งานพิน (EN) = รวมไว้เพื่อให้สามารถใช้โหมดสแตนด์บายเพื่อตั้งค่าชิปให้อยู่ในสถานะปัจจุบันที่ไม่นิ่งเพื่อรับรู้อายุการใช้งานแบตเตอรี่ที่ยาวนาน
การประยุกต์ใช้
•เครื่องมือไฟฟ้า E-BIKE / เครื่องมือไฟฟ้า 3 เฟส
•การควบคุมมอเตอร์ขนาดเล็ก / ไมโครมอเตอร์
•อินเวอร์เตอร์สำหรับใช้งานทั่วไป
คุณสมบัติ
•ตัวขับด้านข้างแบบครึ่งสะพานสูง 90V
•ความสามารถในการขับประตูครึ่งสะพานสูงถึง 3 เฟส
•ในตัวไดโอดสายรัดบูตในแต่ละจังสูง
•การป้องกันเวลาตายในตัว
•การป้องกันการยิงผ่าน
•ภายใต้การปิดใช้แรงดันไฟฟ้าสำหรับ VCC และ VBS
•แรงดันไฟฟ้าใช้งานต่ำ 0-5.5V สำหรับ VCC และ VBS
•รองรับอินพุต 3.3V และ 5V
•เปิดใช้งานพิน (EN) สำหรับกระแสไฟสแตนด์บายต่ำ
• IO + / IO-: + 1.2A / –2.0A ที่ VCC = 15V, VBS = 15V
•เวลาตายภายใน: 0.5us (ปกติ)
•วงจรยกเลิกเสียงทั่วไป dV / dt
•ทนต่อแรงดันไฟฟ้าลบชั่วคราว
•ไดรฟ์เกต dI / dt ต่ำเพื่อการป้องกันเสียงรบกวนที่ดีขึ้น
•ช่วงการทำงาน –40ºC ถึง125ºC
•แพคเกจขนาดเล็ก: TSSOP20L / 24L, 173m
คำอธิบายฟังก์ชั่น
แหล่งจ่ายไฟด้านข้างต่ำ: VCC
VCC เป็นแหล่งจ่ายไฟต่ำและให้กำลังไฟฟ้าสำหรับทั้งลอจิกอินพุตและสเตจกำลังเอาต์พุตด้านต่ำ ในตัว
วงจร lockout ภายใต้แรงดันไฟฟ้าทำให้อุปกรณ์สามารถทำงานที่กำลังไฟเพียงพอเมื่อแรงดันไฟฟ้า VCC ทั่วไปสูงขึ้น
กว่า VCCUV + = 4.2V มีอยู่แสดงเป็นรูปที่ 1. JY213L ปิดการทำงานของตัวขับเกตทั้งหมดเมื่อ VCC จ่ายให้
แรงดันไฟฟ้าต่ำกว่า VCCUV- = 3.8 V, แสดงเป็นรูปที่ 1. สิ่งนี้จะป้องกันอุปกรณ์ไฟฟ้าภายนอกจากเกตต่ำมาก
ระดับแรงดันไฟฟ้าในระหว่างสถานะซึ่งอาจส่งผลให้พลังงานกระจายมากเกินไป
แหล่งจ่ายไฟด้านสูง: VBS (VB1-VS1, VB2-VS2, VB3-VS3)
VBS เป็นแรงดันไฟฟ้าด้านอุปทานสูง วงจรด้านข้างสูงทั้งหมดอาจลอยตามด้วย COM หลังจาก high ภายนอก
อุปกรณ์จ่ายไฟด้านข้างตัวจ่ายไฟ / แหล่งจ่ายแรงดัน เนื่องจากการใช้พลังงานต่ำภายในวงจรไฟฟ้าทั้งด้านอาจสูง
จัดหาโดย bootstrap topology ที่เชื่อมต่อกับ VCC และมันอาจใช้พลังงานกับตัวเก็บประจุ bootstrap ขนาดเล็ก อุปกรณ์
พื้นที่ปฏิบัติการเป็นฟังก์ชั่นของแรงดันไฟฟ้าที่กำหนดในรูปที่ 2
โลจิคัลอินพุตควบคุมต่ำและสูง: HIN & LIN (HIN1,2,3 / LIN1,2,3)
เกณฑ์การเริ่มชอตของ Schmitt ของอินพุตแต่ละตัวได้รับการออกแบบต่ำเพียงพอที่จะรับประกันความเข้ากันได้ของ LSTTL และ CMOS
เอาต์พุตคอนโทรลเลอร์ 3.3V ทริกเกอร์อินพุต Schmitt และการกรองสัญญาณรบกวนขั้นสูงช่วยลดเสียงรบกวนของพัลส์อินพุตสั้น
ตัวต้านทานแบบดึงลงภายในประมาณ100kΩ (ตรรกะบวก) ลำเอียงล่วงหน้าแต่ละอินพุตระหว่างสถานะเริ่มต้นของอุปทาน VCC
ความกว้างพัลส์อินพุตที่แนะนำขั้นต่ำคือ 300ns เพื่อการทำงานของไดรเวอร์อย่างเหมาะสม
ป้องกันการทะลุผ่าน
JY213L ติดตั้งวงจรป้องกันการยิงทะลุผ่าน (หรือที่รู้จักกันในชื่อวงจรป้องกันการนำกระแสไฟฟ้า)
มะเดื่อ. 3 แสดงให้เห็นว่าวงจรป้องกันนี้ป้องกันทั้งสวิตช์สูงและสวิตช์ด้านข้างต่ำในเวลาเดียวกัน
เมื่ออินพุตที่ควบคุมทั้งไดร์เวอร์ทั้งด้านสูงและต่ำเป็นลอจิก IGH แบบลอจิกดังนั้นทั้งไดรฟ์เอาต์พุตจะถูกดึง
ลงสู่ลอจิกต่ำเพื่อปิดอุปกรณ์ไฟฟ้าสองตัวในบริดจ์เดียวกัน
ดาวน์โหลดคู่มือผู้ใช้ JY213L
