ขนาดเล็กขับมอเตอร์ BLDC Sensorless โดยไม่ต้องอยู่อาศัยและฮีทซิงค์

ขนาดเล็กขับมอเตอร์ BLDC Sensorless โดยไม่ต้องอยู่อาศัยและฮีทซิงค์
ขนาดเล็กขับมอเตอร์ BLDC Sensorless โดยไม่ต้องอยู่อาศัยและฮีทซิงค์

ภาพใหญ่ :  ขนาดเล็กขับมอเตอร์ BLDC Sensorless โดยไม่ต้องอยู่อาศัยและฮีทซิงค์

รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: JUYI
หมายเลขรุ่น: JYQD-V8.10B
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: Negotiable
รายละเอียดการบรรจุ: PE ถุง + กล่อง
เวลาการส่งมอบ: 5-10 วัน
เงื่อนไขการชำระเงิน: T / T, L / C, Paypal
สามารถในการผลิต: 1000sets / วัน

ขนาดเล็กขับมอเตอร์ BLDC Sensorless โดยไม่ต้องอยู่อาศัยและฮีทซิงค์

ลักษณะ
แรงดันทำงาน: 12V / 24V DC ทำงานปัจจุบัน: 2A
มอเตอร์ที่เหมาะสม: มอเตอร์เซ็นเซอร์ อุณหภูมิในการทำงาน: -20-85 ℃
ความถี่ PWM: 1 - 20 KHZ สี: สีน้ำเงิน
แสงสูง:

ไดรเวอร์มอเตอร์แรงดันต่ำ

,

ไดร์เวอร์ bldc 3 เฟส

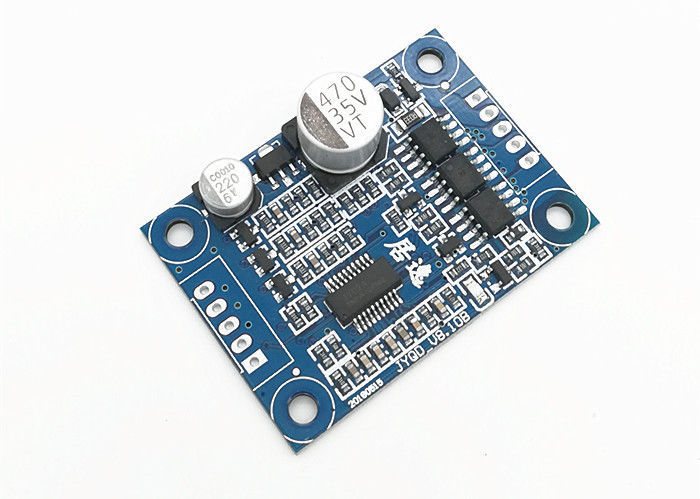

JYQD-V8.10B บอร์ด brushless DC มอเตอร์ขนาดเล็ก
(สำหรับมอเตอร์ DC ไร้แปรงถ่านเซ็นเซอร์)
หมายเลขรุ่น JYQD-V8.10B
อุณหภูมิในการทำงาน -20--85 ℃
แรงดันไฟฟ้าขณะทำงาน 12V-24V
กระแสสูงสุด 3A
ต่อการทำงานปัจจุบัน 2A
การควบคุมความเร็ว PWM ความถี่ PWM: 1-20KHZ; รอบการทำงาน 0-100%
การควบคุมความเร็วแรงดันไฟฟ้าแบบอะนาล็อก 0-5V
การป้องกัน OV / LV ใช่
ความเร็วสัญญาณพัลส์เอาท์พุท ใช่
แอปพลิเคชันบันทึก:
1. ยืนยันว่าพารามิเตอร์แรงดันไฟฟ้าและพลังงานของมอเตอร์ไม่เกินช่วงของแผงควบคุมตามที่ระบุ
2. บอร์ดควบคุมนี้ใช้สำหรับมอเตอร์เซ็นเซอร์ไร้แปรงถ่าน 3 เฟส แต่ไม่เหมาะสำหรับมอเตอร์เซ็นเซอร์ไร้แปรงถ่านทั้ง 3 เฟสโดยตรง หากเอฟเฟกต์การขับขี่ไม่ดี (เช่นการเริ่มต้นกระวนกระวายใจการย้อนกลับการทำงานของมอเตอร์ noload ในปัจจุบันมีขนาดใหญ่เกินไปความเร็วไม่เสถียรประสิทธิภาพต่ำและไม่สามารถสตาร์ทเครื่องได้) ลูกค้าสามารถปรับ ความต้านทานและความจุของคณะกรรมการควบคุมตามสถานการณ์ที่เกิดขึ้นจริงเพื่อให้บรรลุผลการขับขี่ที่ดีที่สุด (ดูสิ่งที่แนบมาสำหรับวิธีการปรับ)
3. JYQD-V8.10B ไดรเวอร์บอร์ดเป็นบอร์ดเปล่าโดยไม่มีที่อยู่อาศัยและฮีทซิงค์ หากพลังของมอเตอร์ต่ำกว่า 36W ก็ไม่จำเป็นต้องเพิ่มฮีทซิงค์ก็ต้องให้แน่ใจว่าการระบายอากาศปกติและฉนวนกันความร้อนที่ดี หากพลังของมอเตอร์มากกว่า 36W จะต้องเพิ่มฮีทซิงค์
4. โปรดทราบว่าคณะกรรมการควบคุม JYQD-V8.10B ไม่มีการป้องกันการเชื่อมต่อแบบย้อนกลับมันจะสร้างความเสียหายอย่างถาวรต่อคณะกรรมการควบคุมหากการเชื่อมต่อขั้วกลับขั้ว
5. พอร์ตเอาต์พุต 5V บนแผงควบคุมห้ามไม่ให้เชื่อมต่ออุปกรณ์ภายนอก มันใช้ได้เฉพาะกับโพเทนชิออมิเตอร์ภายนอกและสวิตช์ของบอร์ดเพื่อการควบคุมความเร็วและการกลับด้าน
6. เทอร์มินัล“ M” บนบอร์ดควบคุม JYQD-V8.10B คือสัญญาณพัลส์เอาท์พุทความเร็วมอเตอร์ (เอาต์พุตแบบพุช - พูล) และกระแสไฟขาออกสูงสุดจะน้อยกว่า 5mA

แผนภาพคณะกรรมการควบคุม
แผนภาพการเดินสายไฟ
5V ----- บอร์ดควบคุมแรงดันขาออกภายใน
M ---- มอเตอร์ความเร็วสัญญาณพัลส์พอร์ตเอาต์พุต, สัญญาณพัลส์ 5V
1. พอร์ตควบคุม
Z / F ---- หมุนพอร์ตควบคุมทิศทาง เชื่อมต่อระดับสูง“ 5V” หรือไม่มีการเชื่อมต่อคือทิศทางเดินหน้าการเชื่อมต่อระดับต่ำ 0 V หรือการเชื่อมต่อกับ GND เป็นทิศทางย้อนกลับ
VR ---- พอร์ตควบคุมความเร็ว อนาล็อกแรงดันไฟฟ้าเชิงเส้นควบคุมความเร็วเชิงเส้น 0.1v -5V, ความต้านทานอินพุต 20K โอห์ม, เชื่อมต่อกับ GND เมื่อควบคุมความเร็ว PWM อินพุต, ความถี่ PWM: 1-20KHZ รอบการทำงาน 0-100%
GND— ใช้สำหรับการควบคุมภายในของบอร์ดไดรฟ์
2. พลังงานพอร์ต
แม่ ---- มอเตอร์เฟส
MB ---- มอเตอร์เฟส B
MC ---- มอเตอร์เฟส C
GND ---- DC-
VCC ---- DC +
3. ใช้สายป้องกันถ้าบอร์ดไดรเวอร์มีระยะห่างจากมอเตอร์มากกว่า 50 ซม. มิฉะนั้นอาจทำให้เกิดการขับขี่ที่ผิดปกติซึ่งส่งผลต่อการใช้งานปกติ
4. ควบคุมระยะพอร์ต: 2.54 มม. ระยะห่างพอร์ตไฟ: 2.54 มม
5. ให้ความสนใจกับฉนวนระหว่างไดรเวอร์ MOSFET และฮีทซิงค์หรือแผ่นติดตั้ง
การวาดภาพมิติ
ดาวน์โหลด JYQD-V8.10B คู่มือผู้ใช้
