JUYI -55-125 °C BLDC Motor Driver IC สําหรับมอเตอร์ไร้เซนเซอร์ สายวงเวียนด้านนอกเรียบง่าย / การแก้ไขปัญหาการผิดพลาด

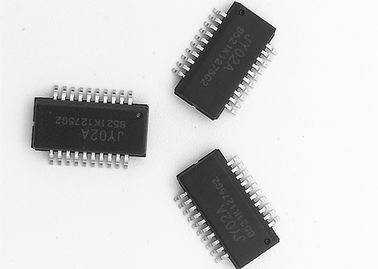

เครื่องควบคุมขนาดเล็กเครื่องยนต์ dc ที่ไม่มีแปรง IC JY02A พิเศษสําหรับเครื่องขับเครื่องยนต์ BLDC ที่ไม่มีเซนเซอร์


JY02A เป็น ASIC สําหรับเครื่องยนต์ DC ที่ไม่มีเซนเซอร์ ไม่มีแปรง, มีวงจรบริเวณที่เรียบง่าย, มีฟังก์ชันที่สมบูรณ์แบบ, ขนาดเล็ก, การแก้ไขความผิดพลาดง่าย (เกือบไม่มีการแก้ไขความผิดพลาด), ประสิทธิภาพการขับเคลื่อนสูง, การใช้งานยืดหยุ่นการใช้งานอย่างกว้างขวางเป็นต้น
JY02A เป็น IC แอปพลิเคชั่นฮาร์ดแวร์บริสุทธิ์ ที่แก้ปัญหาในการเขียนโปรแกรมเช่นวงจรเริ่มต้นแบบปรับปรุง,วงจรชําระค่าแรงวงจรแก้ไขค่า Qวงจรแก้ไขปัจจัยพลังงานวงจรตรวจสอบระยะวงจรแก้ไขการทํางานสองทิศวงจรป้องกันหมุนล็อควงจรตรวจจับแรงไฟฟ้าเคลื่อนย้ายหลัง, วงจรตรวจสอบและควบคุมกระแสปัจจุบัน, วงจรตรวจสอบและคุ้มครองแรงดัน, ฯลฯ, หลังจากจํานวนน้อยมากของส่วนประกอบภายนอกการปรับ, สามารถขับเคลื่อนหลายเครื่องยนต์ DC brushless sensorless,JY02A มีความสามารถในการเริ่มต้นภาระบางJY02A สามารถนําไปใช้กับมอเตอร์ DC แบบไม่มีแปรง 3 ขั้นตอนที่มีการเชื่อมต่อ "Y" และ "สามเหลี่ยม"

การใช้งาน:

หุ่นยนต์กวาดน้ํา ปั๊มน้ํารถยนต์ ปั๊มระบายน้ําปั๊มระบายน้ําปั๊มระบายน้ําปั๊มระบายน้ําปั๊มระบายน้ําปั๊มระบายน้ําปั๊มกระตุ้นบ้าน เครื่องผลิตออกซิเจน แฟน/เครื่องเป่าต่าง ๆ เครื่องชักเชือกไฟฟ้า ผ้าม่านไฟฟ้า ประตูอัตโนมัติเครื่องปั๊มน้ํามันไฮดรอลิกปั๊มอากาศแรงดันสูง เครื่องปรับอากาศรถยนต์ เครื่องปรับอากาศแบบไม่มีแปรงแบบ DC รถรถ AGV เครื่องจัดลําดับโลจิสติกส์แบบเส้นตรงและวงจรต่างๆ เครื่องตัดหญ้า เครื่องฉีดเครื่องพัดลมใต้น้ําเป็นต้น

คุณสมบัติการทํางาน:
☆ความกระชับกําลังการทํางาน: 4.5v-5.5V ☆อุณหภูมิการทํางาน: -55 ~ 125 °C
☆โหมดการขับเคลื่อน: SPWM ☆มอเตอร์ปรับปรุง:มอเตอร์ BLDC ไม่มีเซนเซอร์
☆การควบคุมทิศทาง: CW/CCW ☆การย้อนหลังอ่อน: ใช่
☆สัญญาณความเร็ว: ใช่ ☆ป้องกันความอ้วน: ใช่
☆ปัจจุบันวงจรปิด: ใช่ ☆การขับเคลื่อนปัจจุบันคงที่: ใช่
☆การป้องกันการล็อค: ใช่ ☆การกําหนดแรงหมุนเริ่มต้น: ใช่
☆การเริ่มต้นอ่อน: ใช่ ☆เทคโนโลยีพิเศษ: JYKJ สภาพเต็ม ปลอดภัยการเริ่มต้นฟังก์ชัน
☆การปรับความเร็ว: เส้นตรง ☆ฟังก์ชันปรับตัวเอง EAI



JY02A รูปแบบการขับขี่และปารามิเตอร์:

1:UH/VH/WH ระบบขับเคลื่อนระยะบน PWM ออก UL/VL/WL ระยะล่าง ระบบขับเคลื่อนระดับล่าง ออกสัญญาณการสลับ ระบบขับเคลื่อนนี้เป็นวิธีการที่ประหยัดในการลดต้นทุนของอุปกรณ์โดยเฉพาะในการใช้งานของไดรเวอร์มอเตอร์ความดันสูงและแรงงานสูง.การออกแบบ PWM ด้านด้านบนคือวงจรที่ง่ายกว่าและความมั่นคงสูงกว่าการออกแบบ PWM ด้านด้านล่าง

2:ความถี่ PWM ของ JY02A คือ 13KHz ซึ่งไม่เพียงแค่คํานวณอัตราส่วนรวมของประสิทธิภาพและเสียงแต่ยังเพิ่มพลังงานและลดการบริโภคพลังงานของวงจรขับเคลื่อน. ทอร์คของมอเตอร์สูงกว่า 20KHz ภายใต้พลังงานเดียวกัน

อัมพวาสของ JY02A
กรุณาสังเกตว่า JY02A ผลิตสัญญาณกระแทกหนึ่งในช่วง BLDC มอเตอร์การสลับช่วงทุกครั้งตัวอย่างเช่นเป็นแผนภูมิต่อไปนี้: มันคือโรเตอร์ภายใน, 2 คู่มอเตอร์เสา, มันหมายความว่ามอเตอร์ต้องการเฟสการแลกเปลี่ยนสําหรับ 6 ครั้งสําหรับแต่ละรอบ ดังนั้น JY02A จะออก 6 กระแทกในแต่ละรอบมอเตอร์


ดาวน์โหลด JY02A คู่มือผู้ใช้

JY02A_V2-ภาษาอังกฤษ
