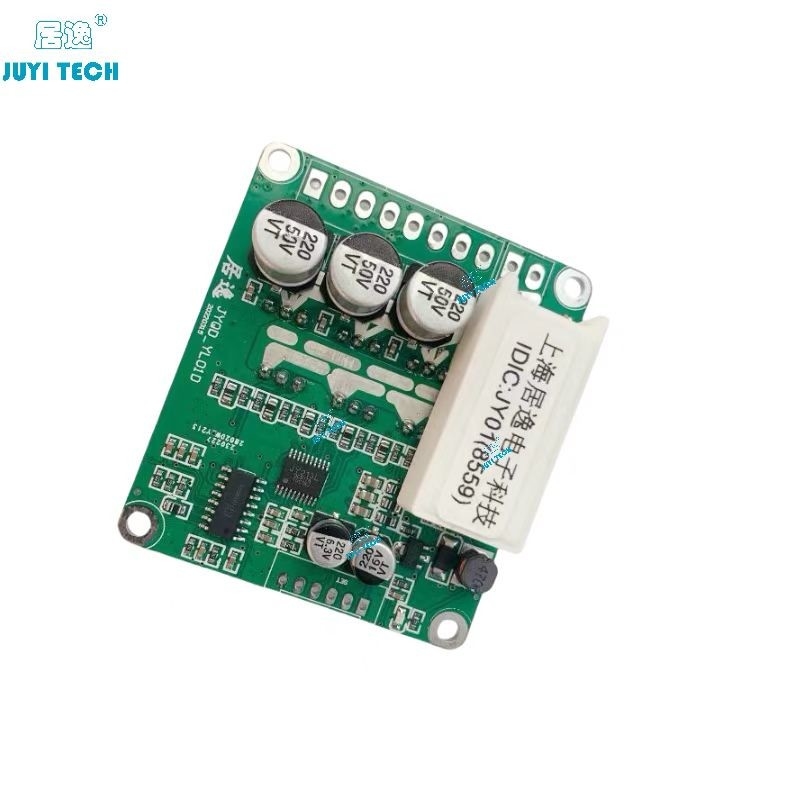

JUYI 48V BLDC Motor Controller JYQD-YL01D พร้อมฟังก์ชันเบรกย้อนเร็ว

ชื่อแบรนด์:	JUYI
เลขรุ่น:	JYQD-YL01D
MOQ:	1 ชุด
ราคา:	ต่อรองได้
รายละเอียดการบรรจุ:	ถุง PE + กล่อง
เงื่อนไขการจ่ายเงิน:	แอล/C, ที/ที, เพย์พาล

ข้อมูลรายละเอียด

คำอธิบายผลิตภัณฑ์

ข้อมูลรายละเอียด

สถานที่กำเนิด:

เอกสาร:

บริการตามความต้องการ:

โลตติจ์ทํางาน:

12V/24V/48V กระแสตรง

เบอร์เฟส:

การควบคุมความเร็ว:

0-5V/รอบการทำงาน

กระแสการทํางาน:

มอเตอร์ที่เหมาะสม:

มอเตอร์เซ็นเซอร์

โหมดการทำงาน:

ห้องโถง

การป้องกันอุณหภูมิเกิน:

เอาต์พุตแจ้งเตือน:

ระยะแสดงความเร็ว:

0-99999/รอบต่อนาที

สามารถในการผลิต:

1,000 ชุด / วัน

เน้น:

เครื่องควบคุมเครื่องยนต์ 48 วอลต์ bldc

เครื่องควบคุมมอเตอร์ BLDC

เครื่องควบคุมเครื่องยนต์ BLDC

คำอธิบายผลิตภัณฑ์

JUYI 48V BLDC Motor Controller JYQD-YL01D พร้อมฟังก์ชันเบรกย้อนเร็ว

JUYI 48V BLDC Motor Controller JYQD-YL01D พร้อมฟังก์ชันเบรกย้อนเร็ว 0

รุ่น	JYQD-YL01D (8559)	JYQD-YL01D (457E)	JYQD-YL01D (99F2)	JYQD-YL01D (C737)
การทํางาน ความร้อน (((°C)	-20 ¢85	-20 ¢85	-20 ¢85	-20 ¢85
โลเตจการทํางาน(V)	12V-48V	12V-48V	12V-48V	12V-48V
ขั้นสูงสุด กระแส ((A)	15A	15A	15A	15A
การควบคุมความเร็ว PWM ความถี่ PWM 20KHZ)	วงจรการทํางาน 0- 100%	วงจรการทํางาน 0- 100%	วงจรการทํางาน 0- 100%	วงจรการทํางาน 0- 100%
ความดันแบบแอนาล็อก การควบคุมความเร็ว ((V)	0-5V	0-2.5V	0-5V	0-2.5V
เครื่องเบรกสาย (V)	0-5V	0-2.5V	0-5V	0-2.5V
ความเร็วเพิ่ม การออกสัญญาณ	√	√	√	√
ฟังก์ชันการย้อนหลัง	√	√	√	√
ฟังก์ชันการเริ่มต้นที่ปลอดภัย	X	X	√	√

พื้นที่ใช้งาน

รถยนต์ไฟฟ้าที่ควบคุมทางไกล รถยนต์ปรับสมดุลล้อสองล้อ เก้าอี้ล้อที่ควบคุมทางไกล เครื่องมือการแพทย์ รถเล่นหุ่นยนต์ เป็นต้น

หมายเหตุการใช้งาน:

1.ยืนยันว่าปริมาตรความแรงกดและพลังงานของมอเตอร์ไม่เกินช่วงของพานขับตามที่กําหนด

2.บอร์ดไดรฟ์นี้ใช้สําหรับมอเตอร์ไร้เซนเซอร์ไร้แปรง 3 ขั้นตอน แต่ไม่เหมาะสําหรับมอเตอร์ไร้เซนเซอร์ไร้แปรง 3 ขั้นตอนโดยตรงมุมทางเดินควรเป็น 120 องศา

3.ฟังก์ชันเบรคของ JYQD-YL01D คือเบรคปฏิกิริยา มอเตอร์หมุนเบรคเพื่อผลิตพลังงานสําหรับการรีไซเคิลกรุณาอย่าใช้ฟังก์ชันเบรกเมื่อทดสอบกับพลังงานที่กําหนด เพื่อหลีกเลี่ยงความเสียหายของคนขับ.

4.สายออก 5V บนบอร์ดไดรเวอร์ สามารถควบคุมโดยคอมพิวเตอร์ชิปเดียวที่มีกระแสไฟฟ้าต่ํากว่า 100MA

5.โปรดให้ความสนใจกับการกันความร้อนและการระบายความร้อนเกี่ยวกับบอร์ดผู้ขับ

6.ปลอดภัยการเริ่มต้นฟังก์ชัน:ถ้าการควบคุมความเร็วไม่อยู่ในที่ที่ถูกต้องหรือการควบคุมความเร็วไม่ถูกต้องหลังจากเปิดไฟ, กรุณาทําให้การควบคุมความเร็วหรือรีเซ็ตเบรกสามารถโอเค

รูปแผนที่คณะกรรมการผู้ขับ

สัญลักษณ์สายไฟ

1. การควบคุมท่า (ขวา) 2.54 ระยะหุ้ม

5V- การออกไฟฟ้าภายใน 5 วอลต์

EL- ท่าควบคุมเบรค, เบรคเส้นปฏิกิริยา, ด้วยฟังก์ชันการฟื้นฟูพลังงาน, เบรคความดันแบบแอนาล็อก 0-5V. ในกรณีความเร็วคงที่ +, ความดันเบรคที่สูงขึ้นสูงกว่าแรงเบรก 0-100%.

M-สายพานออกสัญญาณความเร็ว ความถี่การกระแทกเป็นสัดส่วนกับความเร็วของมอเตอร์ (ส่วนประสานการกระแทกที่เกี่ยวข้องกับมอเตอร์)

Z / F- ด้านบวกและกลับการควบคุม Port การเปลี่ยนแปลงแรง 5V หรือแขวนในทิศทางหนึ่ง

VR- การควบคุมความเร็ว ป้ายควบคุมความเร็วแบบแอนาล็อก 0V-5V ((0-2.5V) ปรับความเร็ว ปรับความเร็วแบบเส้นตรงจากต่ําไปสูง ปรับความเร็ว PWM ภายนอกต้องแบ่งปันกับบอร์ดขับเคลื่อน

GND- บอร์ดควบคุม

2. พานไฟฟ้า (ซ้าย) 3.96 ระยะหุ้ม

P +- คาโทดไฟฟ้า 12V-48V (ลิทธิียมรองรับ)

พี-- อิเล็กทรอดทางเข้าไฟฟ้าลบ

MC / W- - หนึ่งในสายการเคลื่อนไหว

MB / V- - หนึ่งในสายการเคลื่อนไหว

MA / U- - หนึ่งในสายการเคลื่อนไหว

GND- - อิเล็กทรอดลบในโรงรถ

HA- - เครื่องยนต์ สัญญาณฮอลล์หนึ่ง

HB- - เครื่องยนต์ สัญญาณฮอลล์หนึ่ง

HC- สัญญาณโรงรถคือ 1

5V- - มอเตอร์ฮอลล์ สันติบวก

3. ใช้สายไฟที่ป้องกัน หากกระดานคนขับอยู่ห่างจากมอเตอร์มากกว่า 50 ซม. ไม่เช่นนั้นมันอาจนําไปสู่การขับขี่ที่ผิดปกติ และส่งผลต่อการใช้งานปกติ

4. ให้ความสนใจกับการระบายความร้อน ถ้าทํางานต่อกับกระแสไฟฟ้าสูงสุด

การวาดมิติ
