SPWM BLDC มอเตอร์ไดร์เวอร์ IC ป้องกันโอเวอร์โหลด / บล็อกประสิทธิภาพสูง

JY01 3 เฟส brushless dc ขับมอเตอร์ IC สำหรับเซ็นเซอร์ฮอลล์ BLDC มอเตอร์หรือเซ็นเซอร์ BLDC มอเตอร์

คุณสมบัติของ JY01

JY01 ได้รับการออกแบบมาเป็นพิเศษควบคุม IC สำหรับไดรเวอร์มอเตอร์ brushless DC, นำไปใช้กับเซ็นเซอร์ฮอลล์ BLDC มอเตอร์หรือมอเตอร์ BLDC ไร้เซ็นเซอร์, มันง่ายต่อการใช้งาน, วงจรต่อพ่วงนั้นง่าย, ต้นทุนต่ำ, ไดรฟ์ SPWM พร้อมเสียงรบกวนต่ำ การสนับสนุน JY01 ได้รับการอนุมัติอย่างรวดเร็วจากวิศวกรอิเล็กทรอนิกส์หลายคน

แอปพลิเคชั่น JY01
brushless DC fan, brushless DC pump, เครื่องตัดหญ้า, สกูตเตอร์, รถยนต์ที่สมดุล, หุ่นยนต์, เครื่องมือวิทยาศาสตร์และอุปกรณ์, ปั๊มน้ำมันอัตโนมัติ, กระจกไฟฟ้า, การปรับที่นั่งไฟฟ้า, พัดลมเครื่องปรับอากาศ, การปรับกระจกมองหลังไฟฟ้าเช่นเครื่องใช้ภายในบ้านเช่น เครื่องดูดฝุ่น, เครื่องปรับอากาศ, อุปกรณ์ประปา, ของเล่นเด็กคุณภาพสูง, เครื่องบินจำลอง, รถยนต์จำลอง, รุ่น ฯลฯ ; มันยังถูกใช้อย่างกว้างขวางในเครื่องมือแบบพกพาเช่นเครื่องบด, การฝึกซ้อมมือ, เครื่องแกะสลัก, ไขควงไฟฟ้า ฯลฯ

2: ลักษณะ

แรงดันใช้งาน: 4.5 v-5.5 V.

อุณหภูมิในการทำงาน: -40-85 ℃
โหมดไดรฟ์: SPWM
โหมดไดรฟ์ Daul: ด้วย Hall senor หรือไร้เซ็นเซอร์
Adaptive motor: ไม่มีมอเตอร์ / มอเตอร์ฮอลล์
การควบคุมพวงมาลัย: บวก / ลบ
การย้อนกลับแบบนุ่มนวล: ใช่
สัญญาณความเร็ว: ใช่
ป้องกันโอเวอร์โหลด: ใช่
วงปิดปัจจุบัน: ใช่
ไดรฟ์ปัจจุบันคงที่: ใช่
การป้องกันการบล็อก: ใช่
เริ่มต้นอ่อน: ใช่
เทคโนโลยีพิเศษ: ฟังก์ชั่นเริ่มต้นเพื่อความปลอดภัยแบบเต็มรูปแบบของ JYKJ
การปรับความเร็ว: เชิงเส้น
ช่วงเวลาเริ่มต้นอ่อน: 1 S, 3 S, 10S เป็นตัวเลือก

บรรจุภัณฑ์ SOP16

JY01 ประกอบด้วยฮอลล์กำลังปานกลางและคณะกรรมการควบคุม brushless brushless เซ็นเซอร์ 6 ชิ้น TO-220 ที่บรรจุ MOSFET กำลังแรงสูงซึ่งติดตั้งที่ด้านหลังของ PCB แรงดันไฟฟ้าของบอร์ดควบคุม VCC ในช่วงการทำงานสูงสุดปัจจุบัน 20A (บวกวงจรฮีทซินที่เหมาะสม มีการใช้ประสบความสำเร็จในเช่น DC brushless motor, brushless DC มอเตอร์ปั๊ม, มอเตอร์สกูตเตอร์, อุปกรณ์มือถือ, ฯลฯ

แอพพลิเคชั่นกรอบ N + N สามารถบรรลุความต้องการแรงดันและกระแสสูงดังนั้นจึงถูกนำมาใช้อย่างกว้างขวางในการควบคุมมอเตอร์ DC brushless
แรงดันไฟฟ้าทำงานที่สูงขึ้นหรือกระแสไฟทำงานที่สูงขึ้น วงจรนี้เป็นวงจรที่ครบกำหนด วงจรเนื่องจากความเสถียรสูงการผลิตง่ายและต้นทุนต่ำและสามารถอำนวยความสะดวกในการผลิตแบบแยกส่วน

JY01 ได้รวมการควบคุม IC แบบ 2 in 1 สำหรับฮอลล์หรือมอเตอร์ไร้แปรงถ่านไร้เซ็นเซอร์ซึ่งทำให้การใช้งานง่ายมากโปรดใส่ใจก่อนการออกแบบวงจรและการใช้งาน

1: JY01 สำหรับไดรเวอร์มอเตอร์ฮอลล์เซ็นเซอร์เชื่อมต่อ Pin 1 กับ Vss หรือเชื่อมต่อ 5V ขณะเปิดเครื่อง JY01 จะขับเป็นทาง Hall

2: JY01 สำหรับไดรเวอร์มอเตอร์ Sensorless เสนอ 0.1V -4V ถึง Pin 1 โดย JY01 จะขับเป็นวิธีที่ไม่มีเซ็นเซอร์

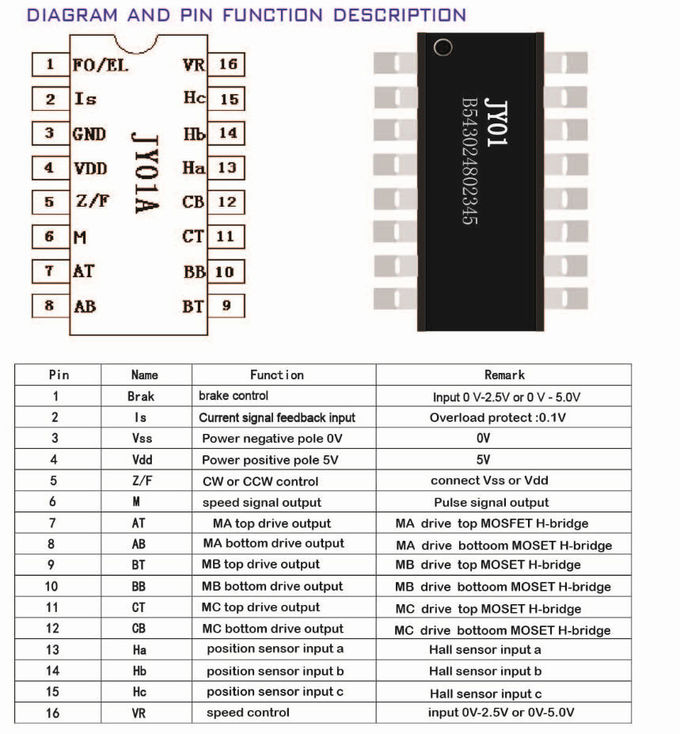

พิน 1 เป็นพินมัลติฟังก์ชั่นมีสถานะการทำงานสามสถานะ:

1: JY01 ในการตั้งค่าแอปพลิเคชันเมื่อเปิดเครื่อง
2: พินนี้เป็นพินเปิดใช้งานการควบคุมภายใต้วิธีฮอลล์แรงดันไฟฟ้าระดับสูงเป็นไดรฟ์ปกติแรงดันไฟฟ้าในระดับต่ำคือ
พระราชวังต้องห้าม (ไม่มีเอาต์พุต)
3: พินนี้คือเริ่มต้นการปรับแรงบิดขาภายใต้วิธีเซ็นเซอร์, ช่วงแรงดันไฟฟ้า: 0.1V-2V
โปรดยืนยันสถานะแอปพลิเคชันของ JY01 ก่อนการออกแบบ

a) การตั้งค่าเริ่มต้นของแรงบิด: การตั้งค่าแรงบิดเริ่มต้นเป็นสิ่งสำคัญสำหรับการเริ่มต้นมอเตอร์แบบไม่รู้สึก
แรงบิดเริ่มเกี่ยวข้องกับสมรรถนะของมอเตอร์ มอเตอร์จะไม่สตาร์ทหรือสตาร์ทยาก
แรงบิดเริ่มต้นมีขนาดเล็กมอเตอร์จะสั่นหรือถอยหลังถ้าแรงบิดเริ่มสูงเกินไป
การดีบักแอปพลิเคชันเริ่มต้นตามภาระของมอเตอร์ทำตามขั้นตอนดังต่อไปนี้:
i. เชื่อมต่อโพเทนชิออมิเตอร์ 20K ถึง 0 V และ 5 V, พินกลางเชื่อมต่อกับ JY01 IC I pin
ii. ปรับโพเทนชิออมิเตอร์เป็น 0 V (เริ่มแรงบิด 0) เมื่อเปิดเครื่อง
iii.Input การควบคุมความเร็วสัญญาณไปยัง VR pin จาก 0V ถึง 5V และตรวจสอบการสตาร์ทของมอเตอร์หรือไม่
iv. หากมอเตอร์ไม่สามารถสตาร์ทหรือสตาร์ทผิดปกติสามารถเพิ่มค่าโพเทนชิออมิเตอร์เป็น 0.1 V ได้
ทำซ้ำขั้นตอนที่ iii หากมอเตอร์ยังไม่เริ่มต้นให้เพิ่ม 0.2V / 0.3V / 0.4V ของโพเทนชิออมิเตอร์และ
ทำซ้ำขั้นตอนที่ iii จนกระทั่งมอเตอร์สตาร์ท
v. ถ้ามอเตอร์ถอยหลังเมื่อสตาร์ทแสดงว่าแรงบิดเริ่มสูงควรลดการสตาร์ท
แรงบิดสำหรับการสตาร์ทปกติมิฉะนั้นการถอยหลังเป็นเวลานานจะทำให้มอเตอร์และมอสเฟตเสียหาย
b) การป้องกันการโอเวอร์โหลดและการตั้งค่าความต้านทานการสุ่มตัวอย่างในปัจจุบัน: JY01 มีการโอเวอร์โหลดที่สมบูรณ์แบบ
ฟังก์ชั่นการป้องกันมันมีการป้องกันการโอเวอร์โหลดและฟังก์ชั่นการป้องกันปัจจุบันที่ผิดปกติ
เมื่อค่าตัวต้านทานการสุ่มตัวอย่างปัจจุบัน R ถูกตั้งค่าอย่างถูกต้อง เมื่อแรงดันพินตอบสนอง
0.1V การตรวจสอบการโอเวอร์โหลดจะเริ่มขึ้นและเปลี่ยนเป็นสถานะกระแสคงที่ไดรฟ์ปัจจุบันจะไม่ทำงาน
การเปลี่ยนแปลงไม่ว่าแรงดัน VR จะสูงขึ้นหรือต่ำลงและโหลดก็จะใหญ่ขึ้นหรือน้อยลง
น้อยลงในสถานะนี้ JY01 จะยังคงให้กำลังขับที่คงที่ต่อมอเตอร์ ถ้าเป็นแรงดันพิน
ตอบสนอง 0.2V ขึ้นไปการป้องกันจะทำงานใน 4.5 μs
วิธีการเลือกค่า R
สูตรค่า R I = 0.1 / R
I: ค่าของกระแสคงที่ (หน่วย: แอมป์)
0.1: JY01 คือแรงดันพิน
R: ความต้านทานขีด จำกัด ปัจจุบัน (หน่วย: โอห์ม)
ตัวอย่างเช่น: กระแสงาน: 3A ตั้งค่ากระแสคงที่เพื่อความปลอดภัยเป็น 5A เมื่อกระแส
ตรงกับ 5A หรือมากกว่าโปรแกรมจะเก็บกระแสที่ 5A.so ตามสูตร
I = 0.1 / R, R = 0.1 / 5 = 0.02 โอห์มดังนั้นการป้องกันโอเวอร์โหลดและตัวต้านทานพลังงานการสุ่มตัวอย่างในปัจจุบัน
ควรจะ 20 mOhm
c) การป้องกันการปิดกั้น: การป้องกันการปิดกั้นจะเปิดใช้งานและหยุดเอาต์พุตหากมอเตอร์ไม่ทำงาน
เริ่มต้นปกติใน 3 วินาทีลดแรงดัน VR เป็น 0 เพื่อออกจากการป้องกันเพิ่มแรงดัน VR
เพื่อรีสตาร์ทมอเตอร์

ดาวน์โหลด JY01 IC USER MANUAL
JY01_V3.5_2018-English.pdf
