| ชื่อแบรนด์: | JUYI |
| เลขรุ่น: | JYQD-V8.20B |
| MOQ: | 1 ชุด |
| ราคา: | ต่อรองได้ |
| รายละเอียดการบรรจุ: | ถุง PE + กล่อง |
| เงื่อนไขการจ่ายเงิน: | แอล/C, ที/ที, เพย์พาล |

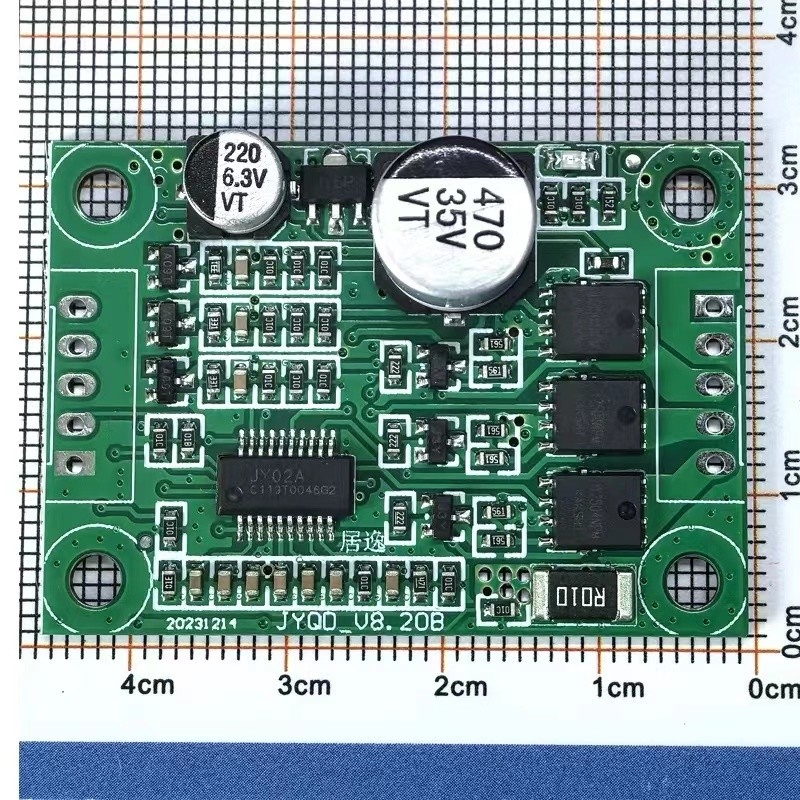

28V 3 PAHSE BLDC Motor Controller 5A เครื่องควบคุมความเร็วเครื่องยนต์ไร้แปรง
เลขรุ่น |
JYQD_V8.20B |
อุณหภูมิการทํางาน(°C) |
-20°85 (C) |
โลตติจ์ทํางาน(V) |
5-28V |
แม็กซ์.ปัจจุบัน |
5A |
Cont.กระแสการทํางาน |
< 5A |
การควบคุมความเร็ว PWM |
ความถี่ PWM:1-20KHZ วงจรทํางาน 0-100% |
ระบบควบคุมความแรงกดแบบแอนาลอก(v) |
0-5V |
การออกสัญญาณความเร็ว |
ใช่ |
การป้องกัน OV/UV |
ใช่ |
หมายเหตุการใช้งาน:
1.ยืนยันว่าปริมาตรความแรงกดและพลังงานของมอเตอร์ไม่เกินช่วงของพานขับตามที่กําหนด
2.บอร์ดขับขี่นี้ใช้สําหรับมอเตอร์ไร้เซนเซอร์ไร้แปรง 3 ขั้นตอน แต่ไม่เหมาะสําหรับมอเตอร์ไร้เซนเซอร์ไร้แปรง 3 ขั้นตอนโดยตรง หากผลขับขี่ไม่ดี (เช่นการเริ่มต้น jitterการย้อนหลังปัจจุบันแรงทํางานของมอเตอร์ไม่มีภาระมากเกินไป ความเร็วไม่มั่นคง ประสิทธิภาพต่ํา และไม่สามารถเริ่มต้นด้วยภาระ) ลูกค้าสามารถปรับความต้านทานและความจุของบอร์ดขับรถตามสถานการณ์จริง เพื่อให้เกิดผลการขับรถที่ดีที่สุด (ดูแนบเพื่อวิธีการปรับ)
3.JYQD_V8.20B บอร์ดขับเคลื่อนเป็นบอร์ดเปล่า, พลังขับเคลื่อนต่ํากว่า 36W มอเตอร์ไม่จําเป็นต้องบังคับการระบายความร้อน, ต้องให้แน่ใจว่าการระบายอากาศปกติ
4.การเชื่อมต่อพอร์ตออกไฟฟ้า 5 วอลต์บนบอร์ดผู้ขับรถกับอุปกรณ์ไฟฟ้าภายนอกต้องห้ามมันเป็นเพียงเหมาะสําหรับการเชื่อมต่อ potentiometers ภายนอกและสวิทช์กับบอร์ดนี้สําหรับการควบคุมความเร็วและการย้อนหลัง.
5.สนาม M บนบอร์ดขับ JYQD_V8.20B คือการออกของสัญญาณแรงขับเคลื่อนความเร็วของมอเตอร์ และปัจจุบันการออกน้อยกว่า 5mA
สัญลักษณ์ของพานขับรถ
ดวงหน้าของแผนภูมิสายไฟ
สัญลักษณ์สายไฟ
คําอธิบายท่าเรือ
1.สนามควบคุม(ซ้าย)
GNDใช้สําหรับการควบคุมภายในคณะกรรมการขับรถ
VRปิดปรับความเร็ว ปรับความเร็วแบบแอนาล็อก ปรับความเร็ว 0.1V-5V ปรับความเร็วแบบเส้นตรงจากต่ําไปสูงการกําหนดความเร็ว PWM ต้องถูกตั้งพื้นที่กับบอร์ดคนขับ.
Z/Fการเชื่อมต่อ 5V ระดับสูงหรือไม่เชื่อมต่อในทิศทางหนึ่ง, เชื่อมต่อ 0V ระดับต่ําหรือ GND ในทิศทางอื่น
FG✅ Port การออกสัญญาณแรงผลักดันความเร็วของมอเตอร์, สัญญาณแรงผลักดัน 5V
5V✓ กระแสไฟฟ้าออกภายในพานขับเคลื่อน, พันธมิตรภายนอกหรือสวิตช์สําหรับการปรับความเร็วและการทํางานย้อนหลัง
2. พลังงาน Port(ขวา)
P+️ DC +
พี- ✅ กรุงเทพมหานคร
เอ็มซี✅ โมเตอร์เฟส C
MB✅ โมเตอร์เฟสบี
MA✅ โมเตอร์เฟส A
3.กรุณาให้ความสนใจในสายการเคลื่อนไหวและสายฮอลล์ไม่ยาวเกินไป เพราะคณะกรรมการขับรถเชื่อมโยงกับการตรวจสอบแรง electromotive หลังมันจะทําให้สัญญาณสับสน ถ้าสายไฟยาวเกินไป.
4.ระยะทางของพอร์ตคือ 2.54 มิลลิเมตรสําหรับทั้งพอร์ตพลังงานและพอร์ตควบคุม
5.เมื่อเพิ่มระบายความร้อนหรือวางแผ่นขับขี่ โปรดใส่ความสนใจในการปิดสําหรับแผ่นขับขี่
การวาดขนาด
หน่วย:mm
ดาวน์โหลดคู่มือการใช้งานของ JYQD-V8.20B
